一般说明

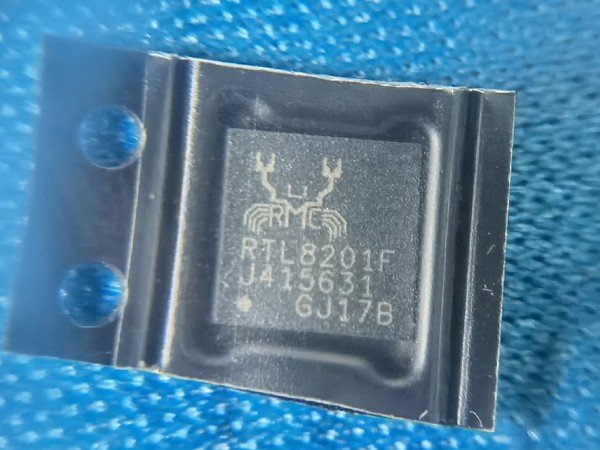

RTL8201F-VB-CG是单芯片/单端口10 / 100Mbps以太网PHY收发器，支持：

MII（媒体独立接口）

RMII（精简媒体独立接口）

RTL8201F-VB-CG实现所有10 / 100M以太网物理层功能，包括物理编码子层（PCS），物理介质附件（PMA），双绞线物理介质相关子层（TP-PMD），10Base-TX编码器/解码器 ，以及双绞线媒体访问单元（TPMAU）。 RTL8201F-VB-CG支持自动MDIX。

支持使用PECL（伪发射器耦合逻辑）接口与外部100Base-FX光纤收发器连接。 该芯片采用先进的CMOS工艺来满足低电压和低功耗要求。 借助片上DSP（数字信号处理）技术，该芯片在所有工作条件下均具有出色的性能。

特征

支持IEEE 802.3az-2010（EEE）

兼容100Base-TX IEEE 802.3u

兼容10Base-T IEEE 802.3

支持MII模式

支持RMII模式

全/半双工操作

双绞线或光纤模式输出

支持自动协商

支持掉电模式

支持链接省电

支持基线漂移（BLW）补偿

支持自动MDIX

支持中断功能

支持局域网唤醒（WOL）

自适应均衡

自动极性校正

提供两个网络状态LED

支持25MHz外部晶体或OSC

支持50MHz外部OSC时钟输入

为MAC提供50MHz时钟源

低电源1.1V和3.3V; 1.1V由内部稳压器产生

11µm CMOS工艺

32引脚MII / RMII QFN绿色封装

应用领域

DTV（数字电视）

MAU（媒体访问单元）

CNR（通信和网络提升器）

游戏机

打印机和办公机

DVD播放机和刻录机

以太网集线器

以太网交换机
